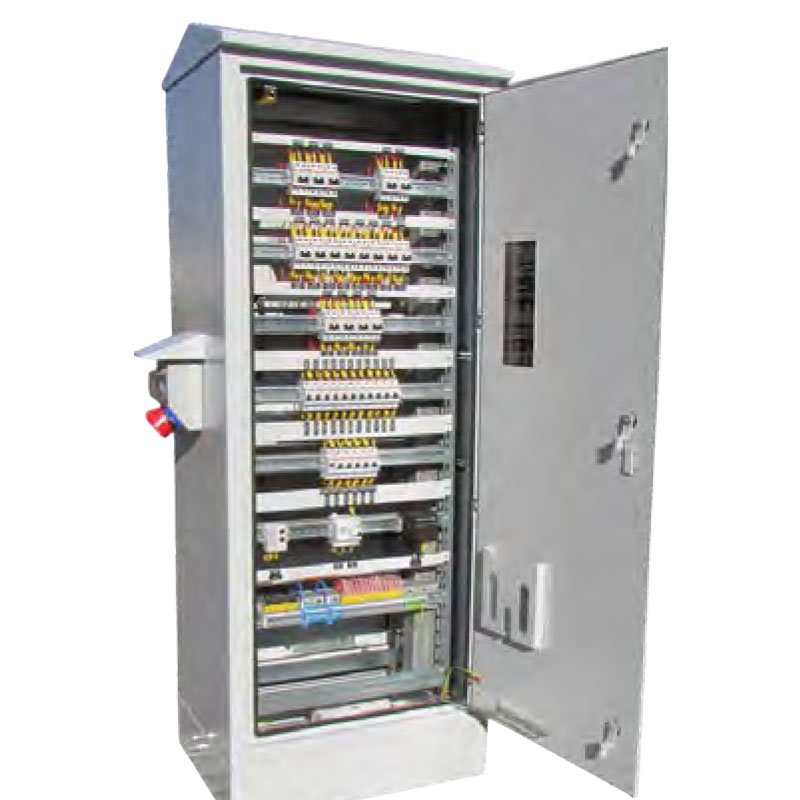

Szafa AEZ1 przeznaczona do stosowania w stacjach elektroenergetycznych średniego oraz wysokiego napięcia (15kV, 30kV, 110kV, 220kV, 400kV). W szafie montowana jest aparatura pomiarowa (obwody wtórne przekładników prądowych i napięciowych) oraz sterująco-zabezpieczająca, zapewniająca właściwy nadzór oraz funkcjonalność stacji elektroenergetycznej. Dodatkowo szafa może zostać wyposażona w podstawową instalację elektryczną.
Szafa wykonana jest z blachy aluminiowej, malowana proszkowo na kolor RAL 7035 (możliwy wybór innego koloru z palety RAL po uprzednim uzgodnieniu), stopień ochrony IP55. Zastosowanie podwójnego płaszcza oraz ocieplenia zapewnia poprawne funkcjonowanie zamontowanych urządzeń w szerokim zakresie temperatur otoczenia.

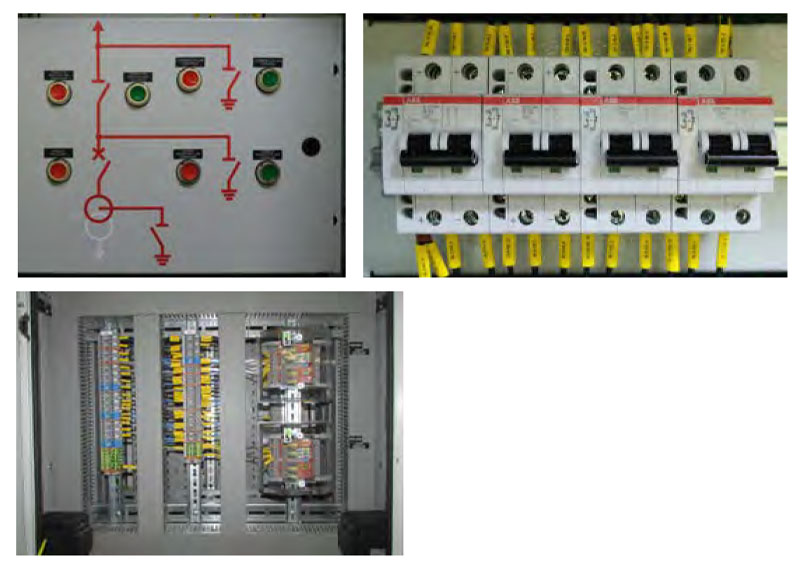

Podstawowa instalacja elektryczna obejmuje:
- obwód oświetlenia z dwoma świetlówkami i wyłącznikami krańcowymi,
- dwie grzałki 250 W z termostatem,
- aparaturę zabezpieczającą,
- gniazdo nadzoru technicznego.

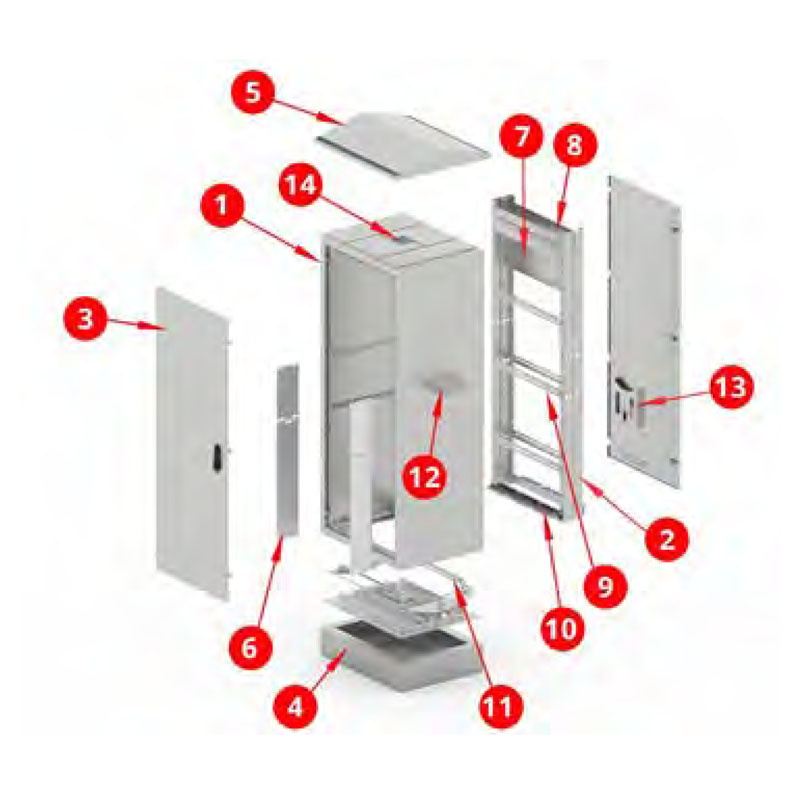

Zakres dostawy:

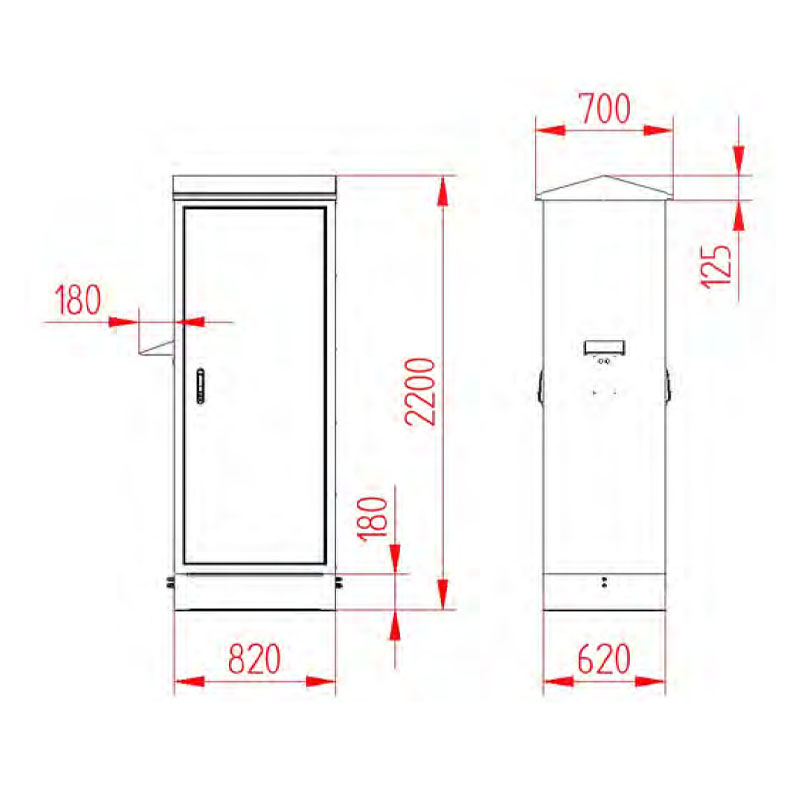

- Obudowa z podwójną ścianką oraz ociepleniem wraz z konstrukcją wewnętrzną
- Stelaż
- Przednie i tylne drzwi z podwójną ścianką,wyposażone w trzypunktowy system zamykania oraz ociepleniem
- Cokół oraz zintegrowana gródź przeciwogniowa
- Daszek z rynienką do odprowadzania wody
- Dwie płyty montażowe boczne
- Płyta montażowa o wysokości 250 mm
- Dwie płyty montażowe o wysokości 150 mm
- Poziome poprzeczki montażowe (5 szt.)
- Komplet dwóch wsporników do organizacji okablowania wraz z kompletem uchwytów kablowych (20 szt.)
- Komplet dwóch miedzianych szyn uziemienia z wyprowadzeniem do podpięcia bednarki
- Daszek gniazda nadzoru technicznego
- Kieszeń na dokumentację
- Kratka z filtrem do przewietrzania grawitacyjnego
